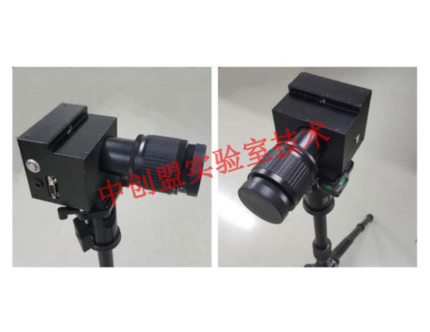

日盲紫外成像仪（日盲紫外检测相机）

中创盟紫外成像仪采用了中科院自主研发 320×256 日盲紫外焦平面组件，可以实现对240-280nm 波段的紫外目标源的成像，可以全天候工作，完全不受太阳光的影响。专业检测电晕与电弧，独特的性能为实现高压线路维护任务而设计

全国免费服务热线

0512-62657551

产品详情
联系我们

一、设备用途：
中创盟紫外成像仪采用了中科院自主研发 320×256 日盲紫外焦平面组件，可以实现对240-280nm 波段的紫外目标源的成像，可以全天候工作，完全不受太阳光的影响。专业检测电晕与电弧，独特的性能为实现高压线路维护任务而设计。
主要应用于紫外电晕放电检测、变电站和输电线路、战机导弹预警、高压开关拉弧检测、科研机构、电气化铁路等。目前国内的电力资源供应与小号非常不均匀，北电南调、西电东调促进中国高压输电技术、智能电网技术的飞速发展。其主要技术最主要是保障不间断的电力运输，电晕放电会导致全电网电力中断，所以对其进行监测势在必行，由于电晕放电主要光谱属于紫外波段，日盲紫外检测相机是最好的观测装置。另外，该相机还被广泛应用于:紫外火焰追踪、紫外指纹刑侦等技术领域。

二、技术参数：
1.技术特点：
响应波长： 240～280nm
最高灵敏度：3×10-18 watt/cm
整机重量小于 1Kg，体积小
视频输出接口：VGAHDMI
可定制化设计，便于二次开发
2. 探测器：
Pixel scale 320×256
Pixel size 30μm×30μm
Cut-off wavelength 280 nm
Peak Current Responsivity 0.07 A/W
Responsivity non-uniformity 20 %
Operable pixel factor 96 %
Detectivity 2×1011cmHz1/2W-
3.图像性能：
视域(FOV) 6.50° 标配镜头
波长范围  240 nm-280 nm
紫外光灵敏度  3 × 10-18 watt/cm2
图像显示：
成像模式紫外光（可见光、融合模式可定制）
显示外接 VGA
4.电源：
电池类型  内置锂电池
电池操作时间 8 小时
AC电压通用AC/DC 7.6-12V
额定功耗  2W

三、设备特点：
结合最新研制的紫外焦平面传感器、先进的光学设计能力、丰富相机电子学设计与良好的机械结构设计能力，研制出具有完全自主知识产权的第二代便携式日盲紫外检测相机，该相机采用了自主研发的日盲型紫外探测器，设备灵敏度高，抗干扰能力强，完全不受太阳光的影响，是电力系统的高压电网电力运输质量智能检测的理想选择，中科院所已经成功开展应用于电力系统高压电网电力运输之力量智能检测系统的在线模块研制，现已再实验室环境条件下成功对220KV（以及150KV以上）电晕放电进行监测，效果良好，此手款设备必将成为我国智能电网电晕放电监测的重要补充手段。
