设计规划
设计规划

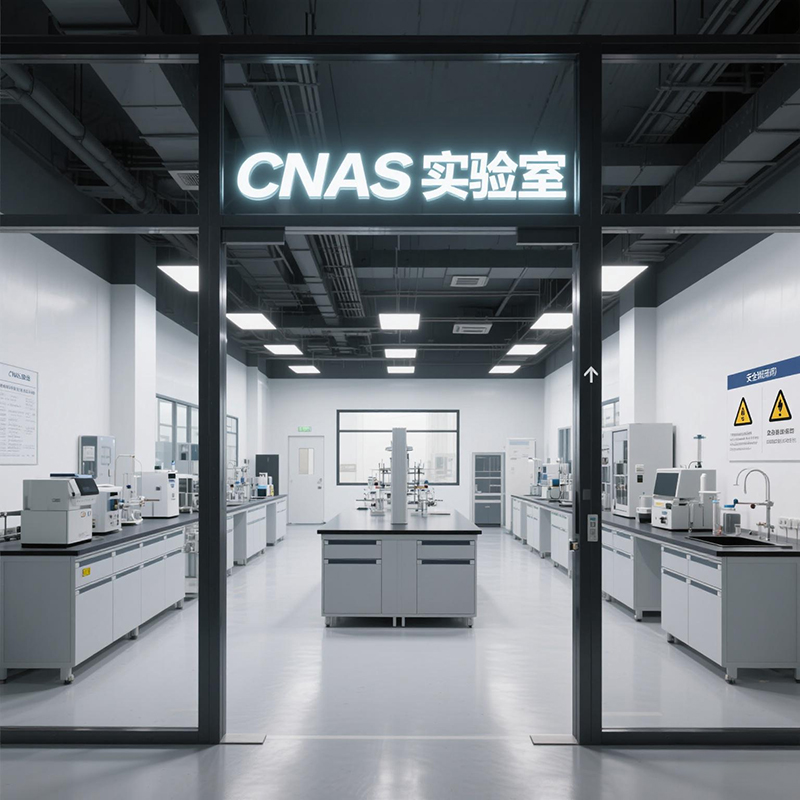

实验室的整体设计规划是实验室装修工程开展前的重要选项,它决定着实验室的功能性、安全性、扩展性及可持续发展等多个关键要素,特别是担负着第三方检测机构责任的实验室,在获取CNAS、CMA等资质认证认可前,实验室的环境、设备、设施等基本要素必须满足申请及评审要求,未经专业设计规划而盲目装修施工的实验室,则可能会重新升级或改造。

设计规划内容



实验室在设计规划过程中,需要注意的关键要素有以下几点:如下表



序号 步骤/阶段 基本内容(简要)
现状调研与规划 ※ 用户需求调研
与实验室使用者,如科研人员、实验技术人员等深入交流,了解他们日常开展的实验类型、操作流程以及对实验空间、设备的具体需求。例如,化学分析实验室可能需要大量通风良好的试剂储存空间;生物实验室则对无菌操作环境和样本冷藏设备有特殊要求。
※ 未来发展规划
考虑实验室未来 5 - 10年的发展方向,是否会拓展新的研究领域、增加实验项目或引进大型仪器设备。这有助于在设计规划时预留足够的空间和基础设施,以适应未来的变化。
选址与场地评估 ※ 选址的要点
综合考虑交通便利性,便于实验人员出行以及样本、设备的运输;周边环境应尽量安静,减少对实验的干扰,且远离污染源,如化工企业、垃圾处理场等,以保障实验结果的准确性。
※ 场地的评估
对选定场地的建筑结构、面积、层高、采光通风等条件进行详细评估。了解建筑的承重能力,判断是否适合放置大型仪器设备;测量场地面积和层高,确保能合理布局实验区域和满足设备安装要求;分析采光通风情况,确定是否需要额外的照明和通风设施。

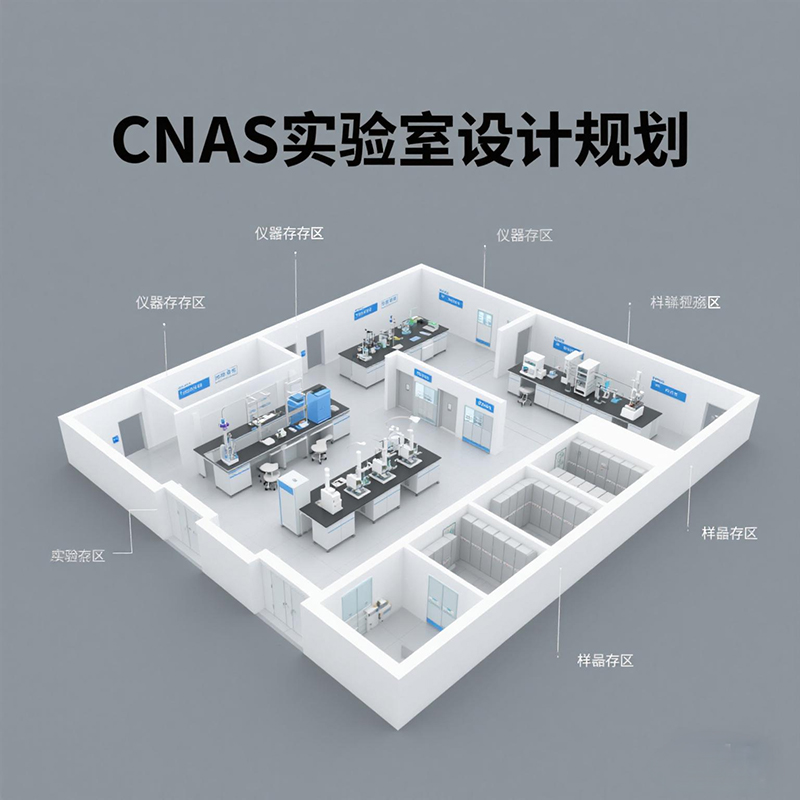

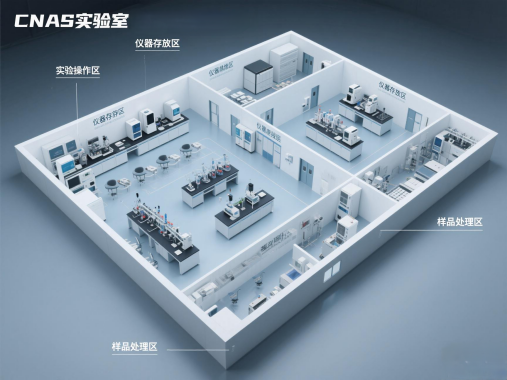

功能分区规划 ※ 测试功能区
根据实验类型进一步细分,如化学实验室分为无机化学、有机化学实验区等;生物实验室设微生物培养、细胞实验区等。各实验区要按照实验流程和功能关系进行布局,确保操作便捷且避免相互干扰。例如,在化学实验区,将样品处理区、仪器分析区和试剂存放区合理分布,使实验操作形成流畅的工作流线。
※ 仪器设备区
放置各类实验仪器,对于大型、精密仪器,要提供稳定的电源、适宜的温湿度环境和良好的防震措施。如核磁共振仪需配备专门的机房,做好电磁屏蔽和恒温恒湿控制。同时,仪器设备区应靠近实验区,方便实验人员使用。
※ 试剂与样品储存区
根据试剂和样品的性质分类储存。一般化学试剂需存放在阴凉、通风、干燥的地方,对于易燃易爆、有毒有害试剂,要设置专门的防爆、防火、防泄漏储存柜,并配备相应的安全设施,如气体泄漏报警器。生物样品则需根据其特性选择合适的冷藏或冷冻设备进行储存。
※ 办公区
为实验人员提供办公、数据分析和讨论的空间,应与实验区相对独立,减少实验过程中的噪音和干扰。但同时要保持便捷的联系,方便实验人员随时进入实验区进行操作。
※ 辅助功能区
包括清洗消毒区,配备水槽、清洗设备和消毒灭菌器,用于实验器具的清洗和消毒;废弃物处理区,设置不同类型的废弃物收集容器和处理设施,对实验产生的危险废物、普通垃圾等进行分类收集和处理,确保符合环保要求。
建筑装修设计 ※ 墙面、地面与天花板
墙面材料应选择耐擦洗、抗菌、防火的材质,如彩钢板、玻镁板等,便于清洁和维护;地面根据实验室类型选择,化学实验室常用防腐蚀的环氧树脂地坪;生物实验室多采用无缝、防滑、易清洁的 PVC 地板;天花板一般选用不积尘、易清洁的吊顶材料,如铝合金扣板或石膏板吊顶,并配合通风管道、照明灯具等设施进行安装。
※ 门窗设计
门要考虑通行便利性和安全性,对于有特殊要求的实验室,如洁净实验室,门应具备良好的密封性。窗户设计要保证采光充足,同时可根据需要设置遮阳措施,避免阳光直射对实验产生影响。对于一些对环境要求较高的实验室,可能采用双层玻璃或中空玻璃,增强隔音、隔热效果。
电气系统设计 ※ 电力供应
根据实验室仪器设备的功率需求,配备足够容量的配电箱和变压器,确保电力稳定供应。对于大型、精密仪器,设置独立的供电回路,防止相互干扰。同时,考虑应急电源系统,如不间断电源(UPS),在停电时保障关键设备的正常运行。
※ 插座布局
合理规划插座位置和类型,墙面插座间距一般为 1 - 2米,实验台上每隔 0.6 - 1米设置一组插座,同时配备不同规格的插座,以满足各种仪器设备的插头需求。另外,为了安全,插座应具备漏电保护功能。
※ 照明设计
采用自然光与人工照明相结合的方式,保证实验区域光线均匀、明亮。一般照明可选用节能荧光灯或 LED 灯,在实验台上方设置局部照明灯具,如悬臂式工作灯,方便实验操作。对于有特殊要求的实验室,如暗室,需配备遮光设施和特殊的照明控制。
给排水系统设计 ※ 供水
提供满足实验需求的不同水质的水源,如普通自来水、纯水、超纯水等。纯水系统通常包括预处理、反渗透、离子交换等工艺,以制备符合实验要求的高纯度水。不同水质的水管应采用不同颜色标识,避免混淆。
※ 排水
实验室排水要考虑废水的性质,设置不同的排水管道。普通废水可直接排入市政污水管网,但对于含有酸、碱、重金属、有机溶剂等的废水,需经过专门的废水处理系统处理达标后才能排放。例如,化学实验室的含重金属废水,需先进行沉淀、中和等处理。
暖通空调设计 ※ 通风系统
安装全面通风和局部通风设备。全面通风通过排风机和送风机,实现室内空气的整体置换,保持空气新鲜;局部通风针对产生有害气体、烟雾或异味的实验操作,设置通风柜、万向抽气罩等设备,确保有害气体有效排出。通风系统的设计要考虑气流组织,避免气流短路,保证通风效果。
※ 空调系统
对于对温湿度要求严格的实验室,配置精密空调系统,精确调节室内温湿度,满足实验环境需求。同时,空调系统要具备良好的过滤功能,减少空气中的尘埃粒子对实验的影响。
安全系统设计 ※ 消防安全
按照相关规范配备消防器材,如灭火器、消火栓、灭火器具箱等。对于面积较大或存放易燃易爆物品的实验室,安装自动喷水灭火系统和火灾自动报警系统。确保实验室有畅通的消防通道,通道宽度符合标准要求,并设置明显的安全出口标识、疏散指示标志和应急照明灯具。
※ 生物安全
在生物实验室,根据生物安全防护等级要求,设置相应的防护设施。如二级生物安全实验室要配备生物安全柜、高压灭菌器等设备,实验人员需穿戴个人防护装备。同时,实验室的气流组织要保证从清洁区流向污染区,防止生物气溶胶扩散。
※ 化学安全
对于化学实验室,设置通风良好的化学品储存柜,对易燃易爆、有毒有害化学品进行分类储存,并设置明显的警示标识。配备洗眼器、紧急喷淋装置等应急设施,以便在化学品溅出等紧急情况下,实验人员能及时进行处理。
环保系统设计 ※ 环保设计
除了对废水进行分类处理达标排放外,还要对实验过程中产生的废气进行净化处理。例如,通过安装活性炭吸附装置、催化燃烧装置等,去除废气中的有害成分。对于实验废弃物,按照相关规定进行分类收集、暂存和处置,避免对环境造成污染。
实验室家具设计 ※ 实验室家具
根据实验需求选择合适的实验台、通风柜、药品柜等家具。实验台材质有全钢、钢木、全木等,台面需具备耐腐蚀、耐磨损、耐高温等性能,常见的有实芯理化板、环氧树脂板等。通风柜作为实验室重要的安全设备,要保证良好的通风效果和安全性,其结构包括柜体、操作台面、通风管道、风机等部分,材质多采用抗腐蚀的钢材或玻璃钢。药品柜用于存放各类化学试剂和药品,通常具有防火、防爆、防腐等功能,内部根据试剂性质进行分区设计。
十一 仪器设备的选型 ※ 仪器设备选型
根据实验项目和研究方向,选择合适的仪器设备。在选型过程中,要综合考虑设备的性能、可靠性、维护成本以及与实验室整体规划的适配性。例如,分析测试实验室可能需要选择高精度的光谱仪、色谱仪等仪器设备;材料研究实验室则可能需要配备电子显微镜、X射线衍射仪等。同时,要预留足够的空间和配套设施,以便仪器设备的安装、调试和维护。

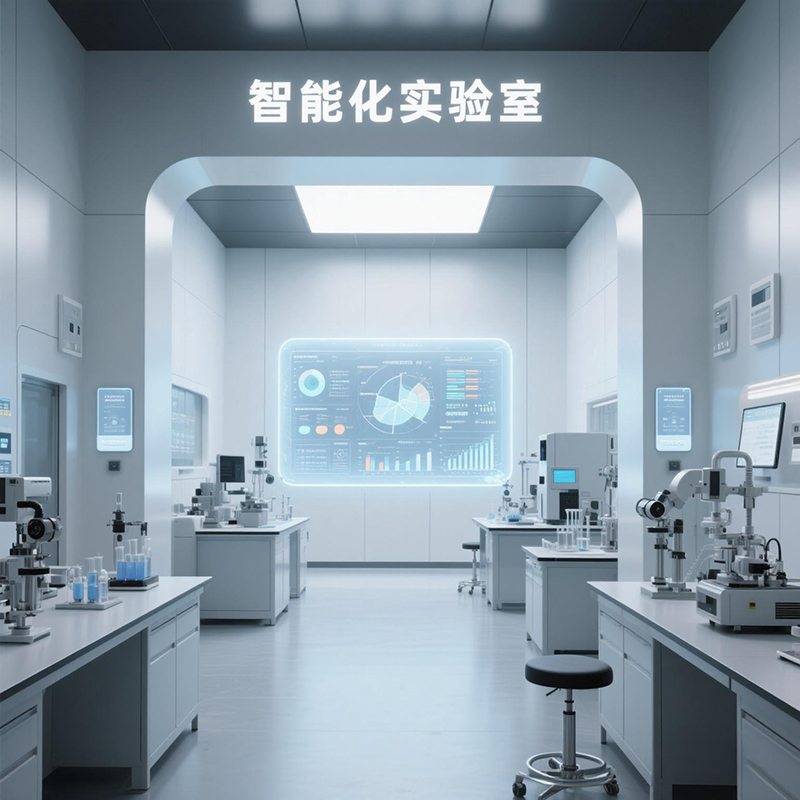

十二 智能化与信息化设计 ※ 环境监控系统
通过传感器实时监测实验室的温湿度、空气质量、压差等环境参数,并将数据传输至中控室或手机端,一旦参数超出设定范围,系统自动报警,方便管理人员及时采取措施。
※ 设备管理系统
对实验室仪器设备进行全生命周期管理,包括设备的采购、入库、使用、维护、维修、报废等环节。通过该系统可以记录设备的使用情况、维护计划和维修记录,提高设备管理效率,保障设备正常运行。
※ 门禁与监控系统
安装门禁系统,限制非授权人员进入实验室,保障实验室安全。同时,在实验室关键区域设置监控摄像头,实时监控实验室的人员活动和设备运行情况,以便及时发现异常情况。
