电线电缆烟密度测试仪

中创盟烟密度测量的主要原理是在特定的空间内，线缆或材料在特定的燃烧或辐射条件下产生烟雾，光束穿过烟雾后会产生衰减，测量光束的透光率并计算得出比光密度和烟密度。国家线缆行业大力发展低烟无卤线缆和材料，此类产品都要求测量线缆的烟密度。

全国免费服务热线

0512-62657551

产品详情
联系我们

1、仪器用途：
中创盟烟密度测量的主要原理是在特定的空间内，线缆或材料在特定的燃烧或辐射条件下产生烟雾，光束穿过烟雾后会产生衰减，测量光束的透光率并计算得出比光密度和烟密度。国家线缆行业大力发展低烟无卤线缆和材料，此类产品都要求测量线缆的烟密度。
此款烟密度测试仪符合GB/T 17651.1~2-1998、IEC 61034-1~2：1997《电缆和光缆在特定条件下燃烧的烟密度测定》是用于测量用来传输电能或信号的所有绝缘金属导体电缆或光缆在特定条件下被水平燃烧时释出的烟的透过率的测试装置。（IEC 61034 要求烟箱尺寸为27m3）。

2、仪器特点：

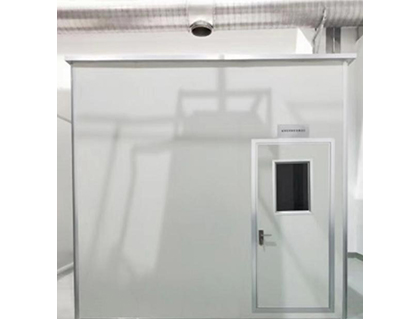

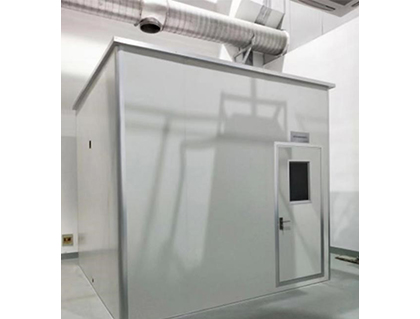

2.1燃烧室为长宽高3000mm±30mm的立方外壳构成，房间由岩棉彩钢板A级耐火材料制成；
2.2内部所有工装均由不锈钢制作；美观耐腐蚀；
2.3通气孔总面积 50cm2±10cm2 试验期间一直打开；挡板高度1000mm；
2.4按标准要求配备电线电缆试验架和挂重砝码。
2.5测试箱的门自带玻璃观察窗，两侧相对的墙上各设一扇透明密封窗 (最小尺寸为100mmx100mm)，可传送水平光学测量系统的光线，距地面2150mm±100mm高。
2.6光电管和光源被安置在两堵墙各自窗户的中心位置，无身体接触。

3、执行标准：
GB/T 17651.1~2-1998 电缆和光缆在特定条件下燃烧的烟密度测定
IEC 61034-2005 电缆和光缆在特定条件下燃烧的烟密度测定

4、使用环境：
电源：220V/50HZ；使用环境温度:5~30℃
客户自备：酒精、压缩气体，电脑，蒸馏水（可选择），吸尘器。

5、技术参数：
1.燃烧室由长、宽、高为3000mm±30mm的立方外壳构成，房间由岩棉彩钢板A级耐火材料制成（需另选配）；
2.内部所有工装均由不锈钢制作；美观耐腐蚀；
3.气孔总面积： 50cm2±10cm2 试验期间一直打开；挡板高度1000mm；
4.按标准要求配备电线电缆试验架和挂重砝码；
5.测试箱门自带玻璃观察窗，两侧相对的墙上各设一扇透明密封窗
(最小尺寸为100mmx100mm)，可传送水平光学测量系统的光线，距地面2150mm±100mm高；
2、烟密度测试系统
1.光源：含钨丝的卤素灯：2900K色温；功率100W，DC12V、标称光通量 2000lm~3000lm；
2.美国进口硅光电池模组：测试烟导致的光的减弱程度；光电池负载电阻不超过100Ω；其记录仪输入阻抗比光电池负载电阻大10000倍；精确保证透光率线性度；
3.烟密度测试光密度测定范围：0%~100%；
3、燃烧室规格参数
1.燃烧室尺寸：3100*3100×3050mm（深*宽*高，单位mm）
2.电控柜尺寸：420*500*200（深*宽*高，单位mm）
3.电源：AC 220V，50/60Hz，16A ，3KW
4.重量：2500kg
5.更多技术参数，请与中创盟实验室技术联系
