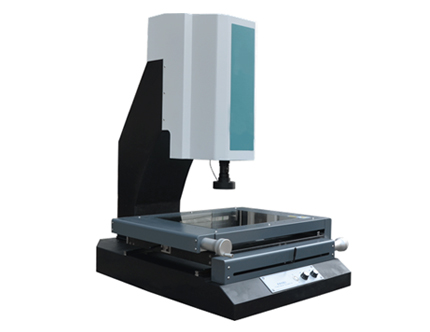

影像测量仪

影像测量仪适用于：机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、螺丝、弹簧、仪器仪表、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、筛网、试验筛、水泥筛、网板（钢网、SMT模板）等。

全国免费服务热线

0512-62657551

产品详情
联系我们

一、设备用途：
影像测量仪适用于：机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、螺丝、弹簧、仪器仪表、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、筛网、试验筛、水泥筛、网板（钢网、SMT模板）等。
主要测量功能
1．基本测量：点、线、圆、弧、椭圆的测量。
2．探针测量：可以测量高、宽、长度、盲孔深度、圆锥顶角、圆柱的直径等。
3．在线标注：可以在实时影像中标注尺寸，半径标注、直径标注、角度标注、线性标注、对齐标注、文本标注、坐标标注等。
4．离线标注：可以在鸟瞰的全图中进行标注尺寸。
5．几何测量：两圆弧顶点距离、两直线的距离、垂直线、平行线、剪切直线、延长直线、两线交点、线圆交点、两圆交点、圆的切线、两圆切线、两线连接弧、角平分线。
6．辅助功能：复制、全选、删除、移动、镜像、旋转。
7．坐标系：设置客户坐标系、三点设定坐标系、坐标原点平移、坐标旋转。
8．坐标标注：以自设的坐标原点(0,0)为基准，标注画面上任意一点的坐标位置。
9．绘图：可将实时影像中的实际工件外形进行描绘，形成完整的工程图，绘图方式和AutoCAD相似。
10．报表格式：测量数据可以直接导入成EXCEL、word、CAD图档。
11．自动寻边功能：软件采用自动寻边取点，可以减少肉眼判断带来的误差。

二、技术参数：
测量行程(X轴×Y轴×Z轴) ：400 mm×300 mm×200 mm
Z轴调焦升降范围：≤200mm
分辨率：0.001mm
X、Y轴线性精度：U≤( 3+L/200 )um （L单位：mm）
载物台尺寸：670mm×460mm
玻璃台尺寸：429 mm×329 mm
承载重量：≤25 kg
影像系统：德国 COMST 高解析分辨率1/3彩色CCD
物镜：定制镜头光学放大倍率0.7×-4.5×
影像放大倍率约：20-180×
光栅尺：高精度新天专业计量级精密光栅尺,分辨率0.001mm
上光系统：自主定制LED 环形可微调式冷光源
下光系统：自主定制LED圆形可微调式冷光源
传动方式：台湾精密无牙传动＋台湾HIWIN高精度直线导轨
操作方式：摇杆手柄、
主机外形尺寸约：690mm×950 mm×1150 mm
机台底座、Z轴立柱：高精度花岗岩
仪器总重：约350 kg
量测软件：光学视觉精密测量测软件
数据输出：测量数据Word(doc)、Excel(xls)、物件放大摄像图形(bmp、jpg)、二维图形AutoCAD(dxf)、数据Word(doc格式)、Excel(xls格式)
数据导入：二维图形AutoCAD(dxf))
电源：AC 220±5V、50Hz
使用环境：温度 20±3 ℃，湿度35%-65%

三、设备特点：
1.采用非接触式精密测量，对被测产品不会造成损伤；
2.变焦物镜与十字线发生器作为测量瞄准系统；
3.由二维平面工作台、光栅尺与数据箱组成数字测量及数据处理系统；
4.仪器具有多种数据处理、显示、输入、输出功能；
5.与电脑连接后，采用专门测量软件可对测量图形进行处理。
