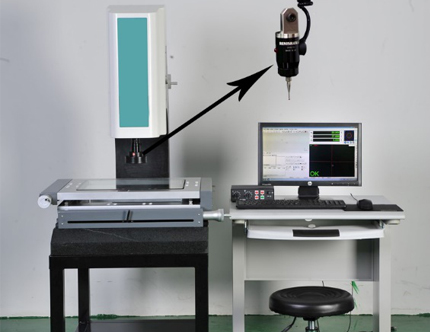

影像测量仪(加探针)
影像测量仪适用于:以二维平面测量为目的的一切应用领域。如:机械、电子、模具、注塑、五金、橡胶、低压电器,磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机(电脑)、液晶电视(LCD)、印刷电路板(线路板、PCB)、汽车、医疗器械、钟表、螺丝、弹簧、仪器仪表、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、筛网、试验筛、水泥筛、网板(钢网、SMT模板)等。

全国免费服务热线

0512-62657551

一、设备用途:
影像测量仪适用于:以二维平面测量为目的的一切应用领域。如:机械、电子、模具、注塑、五金、橡胶、低压电器,磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机(电脑)、液晶电视(LCD)、印刷电路板(线路板、PCB)、汽车、医疗器械、钟表、螺丝、弹簧、仪器仪表、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、筛网、试验筛、水泥筛、网板(钢网、SMT模板)等。
基本工能:
1.基本测量:点、线、圆、弧、椭圆、平面度等的测量。
2.测绘功能:机械图形直接输出.dxf格式,实现2D抄数功能 ,与AutoCAD、Pro/e、UG等其它软件无缝联接。
3.拍照功能:量测区工件放大摄像图形化输出,转成(.bmp、.jpg)。
4.测量报告:对测量数据可设定公差,自动判断,选择需要的测量数据,生成标准的WORD、EXCEL 图表报告。
5.光度指示:指导用户将光源明暗调至最佳强度,减少人为带来的不确定因素。
基本测量:点、线、圆、弧、椭圆的测量。
6.在线标注:可以在实时影像中标注尺寸,半径标注、直径标注、角度标注、线性标注、对齐标注、文本标注、坐标标注等。
7.离线标注:可以在鸟瞰的全图中进行标注尺寸。
8.几何测量:两圆弧顶点距离、两直线的距离、垂直线、平行线、剪切直线、延长直线、两线交点、线圆交点、两圆交点、圆的切线、两圆切线、两线连接弧、角平分线。
9.辅助功能:复制、全选、删除、移动、镜像、旋转。
10.坐标系:设置客户坐标系、三点设定坐标系、坐标原点平移、坐标旋转。
11.坐标标注:以自设的坐标原点(0,0)为基准,标注画面上任意一点的坐标位置。
12.对比功能:程式可直接输入.DXF文件,在影像测量区实现工件实物放大影像与标准设计图作直观的测量比对。
13.绘图:可将实时影像中的实际工件外形进行描绘,形成完整的工程图,绘图方式和AutoCAD相似。
14.报表格式:测量数据可以直接导入成EXCEL、word、CAD图档。
15.自动寻边功能:软件采用自动寻边,可以减少肉眼判断带来的误差。
16.探针测量:加探针后可以测量高、宽、长度、两面的夹角、盲孔深度、圆锥的顶角、圆柱的直径、倒角、平面度等,实现简单的三维测量。

二、技术参数:

序号 项目名称 技术参数
1 有效测量行程(X轴×Y轴×Z轴) 400 mm×300 mm×200 mm
2 Z轴调焦升降范围 ≤200mm
3 Z 轴探针 英国Renishaw 探针 (探针接触到产品后可发出“嘀”声提示)
4 光栅尺分辨率 0.0005mm
5 X、Y轴线性精度 U≤( 2.5+L/200 )μm   (L单位:mm)
6 Z轴线性精度 U≤( 5+L/200 )μm   (L单位:mm)
7 载物台尺寸 560mm×460mm
8 玻璃台尺寸 428mm×228mm
9 玻璃和承载重量 东莞铭思:高精度光学玻璃,承载重量≤50kg
10 高清相机 德国 COMST 高清1/3彩色CCD
11 镜头 香港PMS(普密斯)连续变倍高清镜头
光学放大倍率0.7×-4.5×
12 影像放大倍数 20-180×
13 光栅尺 高精度新天精密光栅尺,分辨率0.0005mm
14 上光系统 自主定制LED 环形冷光源
15 下光系统 自主定制LED圆形冷光源
16 传动方式 台湾精密无牙传动+台湾HIWIN高精度直线导轨加光杆
17 操作方式 摇杆手柄、鼠标拖动
18 主机外形尺寸约 875 mm×750 mm×910 mm
19 机台底座、Z轴立柱 高精度花岗岩
20 仪器总重 约240 kg
21 软件 自主研发正版2.5D测量测软件
22 数据输出 测量数据Word(doc)、Excel(xls)、物件放大摄像图形(bmp、jpg)、二维图形AutoCAD(dxf)、数据Word(doc格式)、Excel(xls格式)
23 数据导入 二维图形AutoCAD(dxf))
24 电源 AC 220±5V、50Hz
25 使用环境 温度 25±10℃,湿度 35%-65%

三、设备特点:
1.采用英国Renishaw 探针接触式测量,使测量结果更精确;
2.变焦物镜与十字线发生器作为测量瞄准系统;
3.由二维平面工作台、光栅尺与数据箱组成数字测量及数据处理系统;
4.仪器具有多种数据处理、显示、输入、输出功能;
5.与电脑连接后,采用专门测量软件可对测量图形进行处理。
