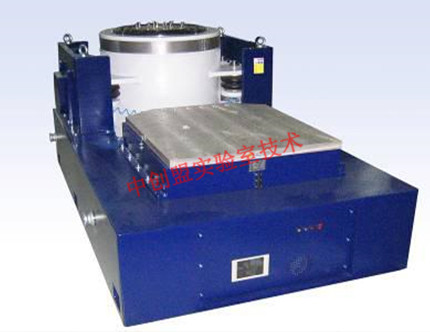

电动振动试验台
振动试验台是用于仿真产品在研发、生产、运输、安装及使用环境中所遭遇到的各种振动环境影响,是用来确定产品是否能承受各种环境振动的能力。振动试验台也常用于评定元器件、零部件及整机在预期的运输及使用环境中的抵抗能力。

全国免费服务热线

0512-62657551

一、设备用途:
适用于航空、航天、军工、电工、电子、汽车等产品整机及零部件在常压下的高温、高湿、振动、冲击的测试及综合试验。满足对整机(或部件),电器、仪器、材料、涂层、镀层等作相应的老化试验、结构系统疲劳和可靠性检验,以便对试品的性能和品质作出评价。

二、技术参数:
1、振动台技术规格
1.1 振动台体
★1.1.1 额定推力:≥22kN
1.1.2 冲击推力: ≥22KN(6ms)
1.1.3 频率范围:最高≥2000 Hz、最低≤5Hz
1.1.4 最大加速度:≥100g
1.1.5 最大速度:≥1.8m/s
★1.1.6 振幅:≥51mm
1.1.7 最大载荷:≥300kg
★1.1.8 动圈承载导向结构:上导向采用滚轮组加U型簧,保证横向均匀度达到国家计量标准JJG948中的A级标准、下导向采用直线轴承结构
1.1.9 保护功能:有全面的保护功能,台体有紧急停机按钮
1.2 水平滑台
1.2.1 一体式水平滑台
1.2.2 台面尺寸:≥1000mm×1000mm
1.2.3台面材料:镁合金
1.2.5工作频率:5-2000Hz
1.2.6最大负载:300kg
1.3垂直扩展台
1.3.1台面尺寸:1000mm×1000mm;
1.3.2台面材料:镁合金;
1.3.3 工作频率:5-1000Hz
1.3.4最大负载:300kg
1.4 功率放大器
1.4.1 功放功率:≥45kVA
1.4.2 功放效率:≥92%
1.5原装进口振动控制系统
1.5.1 硬件系统:
★1.5.1.1输入通道:≥4个
1.5.1.2输出通道:≥2个
1.5.1.3 每通道采样频率不低于108kHZ

三、执行标准:
能够开展GB/T2423《电工电子产品环境试验》、国军标GJB150GJB360GB/T31467.3-2015、SAE2380等标准所规定的力学环境因素模拟试验、力学环境模拟与强化试验、气候与力学环境综合试验,满足用户各种环境适应性与可靠性试验要求等。

四、设备特点:
4.1双磁路结构使磁场强度高,漏磁小;特殊的消磁结构能把台面漏磁降到 1mT 以下。
4.2采取动力学优化设计的无骨架动圈在减轻运动部件质量的同时提高了一阶谐振频率,展宽了电动振动台的上限工作频率。
4.3 U 型弹簧、滚轮组成悬挂系统与直线轴承导向,具有较高的抗偏载能力。
4.4内置支撑空气弹簧承载、承载力大,低频特性好。
4.5耳轴采用空气弹簧隔振,直线轴承导向;大负载工作时,台体运动平稳;在垂直振动时可免用专用地基。
4.6系统具有台体过热、过载、过电流、过电压、过位移等保护。电网过压、欠压、缺相等保护。驱动电源保护、限流保护、软启动设置、温度保护、励磁开路、短路保护、模块故障保护等保护功能。
4.7与美国 Ucon 数字式振动控制仪配套可实现正弦、随机、经典冲击、冲击响应谱、随机+正弦振动、随 机+随机振动等各种环境适应性试验。
4.8系统对电网电压波动要求低(≤±10%)。
4.9系统对接地电阻要求低(≤4Ω) 。
4.10系统可靠性高,特别适宜长时间运行的工作环境
4.11引进国外技术,关键部件和材料进口(空气弹簧、环氧树脂、不锈钢板、减震橡胶等),产品出口欧美等海外国家;
4.12内置支撑空气弹簧承载、承载力大;
4.13耳轴采用空气弹簧隔振,直线轴承导向;
4.14利用有限元分析制造的无骨架动圈,更有效地提高动圈的共振频率的同时减轻运动部件质量;
4.15台体上装有应急停机开关及空气弹簧气压调节阀、气压表,方便用户试验;
4.16台体采用汽车烤漆技术(金属漆)—喷漆。具有长期防磨防锈作用。
